DUO-S
Trasformatori omologati per circuiti di sicurezza. L’isolamento tra l’avvolgimento primario e secondario è doppio e realizzato con sistema isolante certificato UL CSA. Serie DUO-S con secondario bitensione per l’utilizzo della piena potenza per entrambi i valori di tensione. Adatti alla maggior parte dei cablaggi elettrici con unico trasformatore.
Dati tecnici
Potenza: VA 30 ÷ 3000
Tensioni di ingresso: VAC 0 230 400 ± 15V

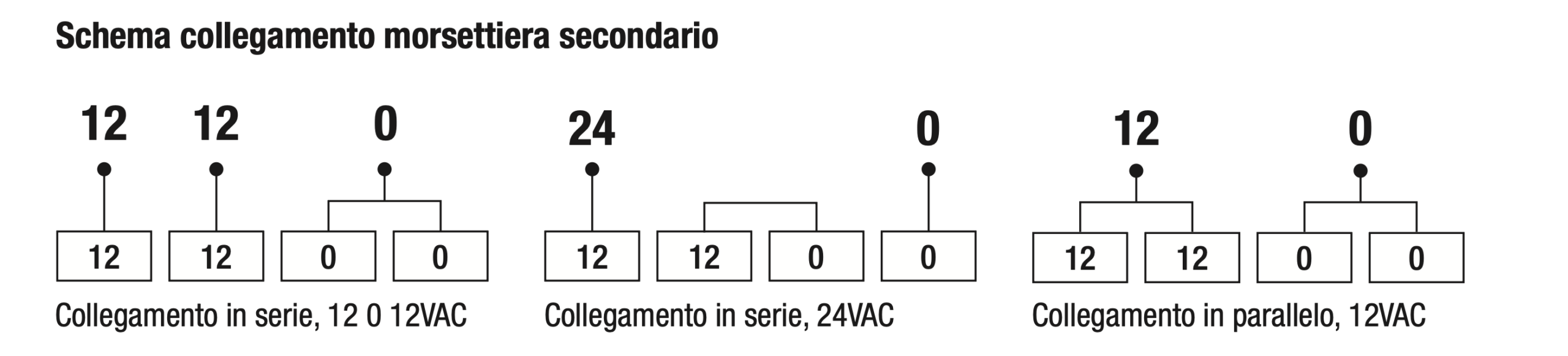

Tensioni di uscita del secondario: VAC 0 12 e/o 0 24
Servizio: continuo
Frequenza: 50/60 Hz
Grado di protezione: IP 00
Grado di protezione morsettiera: IP 20
Temperatura ambiente: +40°C MAX
Classe termica di isolamento: B/130°C ENEC – F/155°C UL
Protezione contatti diretti e indiretti: classe I
Materiale avvolgimento: rame
Norme: EN61558-2-6
Omologazioni: cURus (insulation systems AB155 UL CSA file number E340840) ENEC05 – KEMA-KEUR

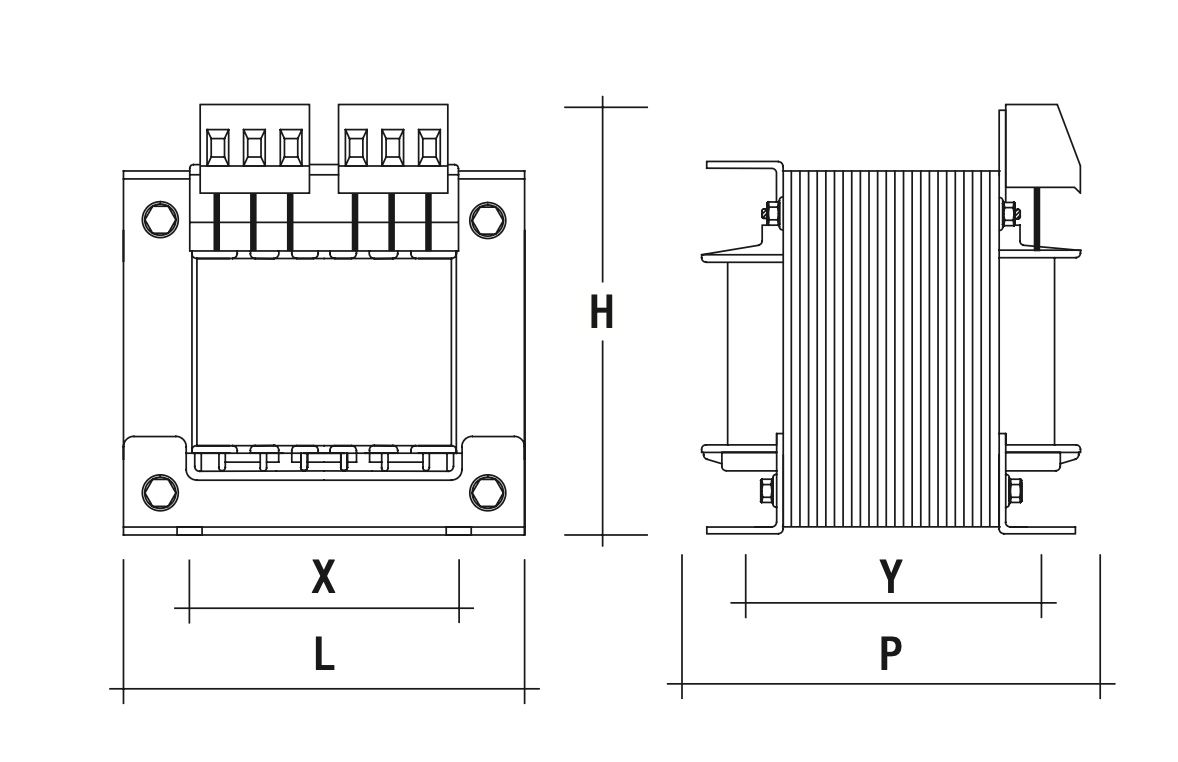

| Codice | Potenza (VA) | Lunghezza L (mm) | Profondità P (mm) | Altezza H (mm) | Fissaggio X | Fissaggio Y | Peso (Kg) | Perd. FE W | Perd. CU | Vcc % |
|---|---|---|---|---|---|---|---|---|---|---|
| DUOS30AB | 30 | 76 | 70 | 85 | 53 | 49 | 1,3 | 7 | 10 | 10,5 |
| DUOS50AB | 50 | 76 | 75 | 85 | 53 | 53 | 1,5 | 8 | 8,6 | 9,5 |
| DUOS63AB | 63 | 85 | 85 | 90 | 60 | 60 | 1,9 | 11,8 | 8,6 | 9 |
| DUOS80AB | 80 | 85 | 90 | 90 | 60 | 65 | 2 | 13 | 8 | 8,3 |
| DUOS10BB | 100 | 85 | 95 | 90 | 60 | 70 | 2,2 | 14 | 7,8 | 8,5 |
| DUOS15BB | 150 | 97 | 90 | 98 | 68 | 72 | 2,8 | 17 | 6 | 6,5 |
| DUOS20BB | 200 | 97 | 100 | 98 | 68 | 87 | 4 | 23 | 5,8 | 5 |
| DUOS25BB | 250 | 120 | 95 | 130 | 80 | 77 | 4,5 | 25 | 6 | 5,5 |
| DUOS30BB | 300 | 120 | 100 | 130 | 80 | 83 | 5,5 | 30 | 6,3 | 5,2 |
| *DUOS40BB | 400 | 120 | 120 | 130 | 80 | 103 | 7,5 | 35 | 4,8 | 5 |
| *DUOS50BB | 500 | 135 | 117 | 140 | 90 | 88 | 8 | 40 | 5,5 | 4,4 |
| *DUOS60BB | 600 | 150 | 110 | 155 | 105 | 80 | 8,5 | 45 | 5 | 4 |
| *DUOS63BB | 630 | 150 | 110 | 155 | 105 | 80 | 8,5 | 45 | 5 | 4 |
| *DUOS70BB | 700 | 150 | 120 | 155 | 105 | 90 | 10 | 48 | 4 | 3,8 |
| *DUOS80BB | 800 | 150 | 130 | 155 | 105 | 100 | 11,5 | 50 | 3,8 | 3,5 |
| *DUOS10CB | 1000 | 150 | 140 | 155 | 105 | 110 | 13 | 58 | 3 | 3,2 |
| *DUOS13CB | 1300 | 180 | 145 | 180 | 128 | 110 | 16 | 85 | 3,1 | 3,8 |
| *DUOS16CB | 1600 | 180 | 155 | 180 | 128 | 120 | 15 | 88 | 3,2 | 4 |
